Die Lasertriangulation 3D-Messung hat sich in der industriellen Qualitätskontrolle als hochpräzise und
robuste Messtechnik etabliert. Sie ermöglicht es, komplexe Geometrien und feinste Höhenunterschiede zuverlässig zu erfassen – kontaktlos, inline und mit hoher Wiederholgenauigkeit. Bei visicontrol integrieren wir diese Technologie in automatisierte Prüfprozesse für unterschiedlichste Branchen, von Automotive über Elektronik bis hin zur Kunststoffverarbeitung.
🔍 Wie funktioniert die Lasertriangulation?

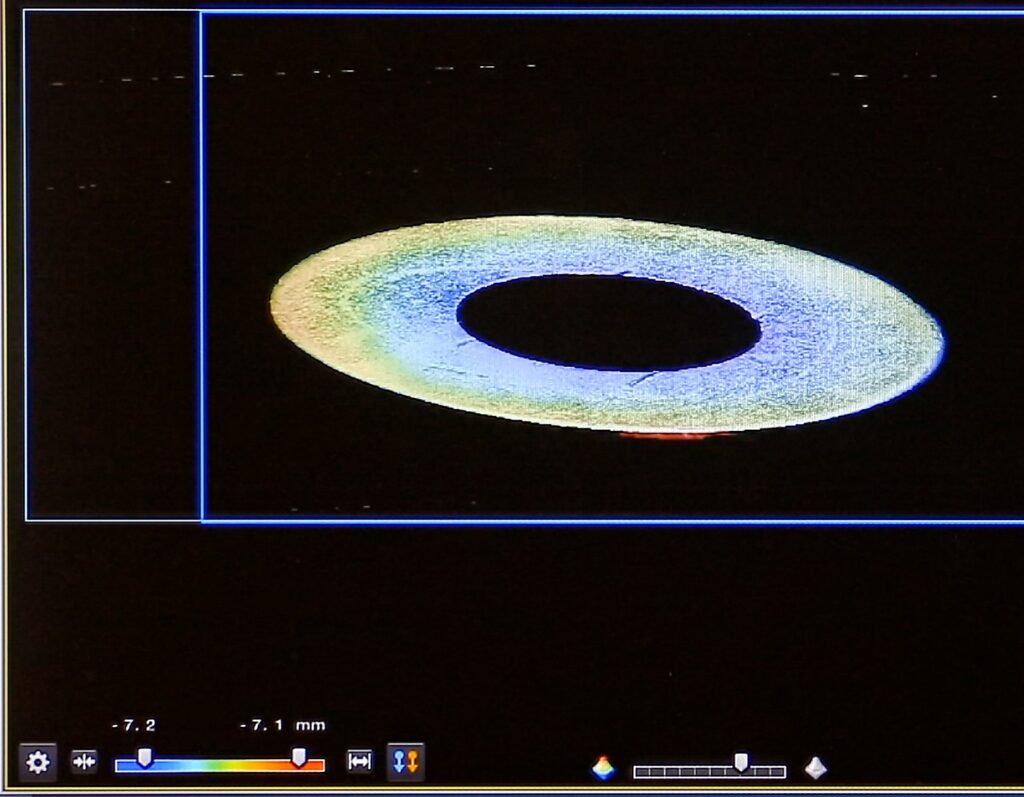

Bei der Lasertriangulation trifft eine Laserlinie schräg auf das Prüfobjekt. Diese Linie wird durch Höhenunterschiede auf der Oberfläche verzerrt. Eine Kamera registriert diese Verzerrungen, und durch die bekannte Geometrie zwischen Laser und Kameraposition kann mithilfe trigonometrischer Berechnungen die exakte Höhe an jedem Punkt bestimmt werden. So entsteht ein detailliertes 3D-Profil – ganz ohne mechanische Berührung.

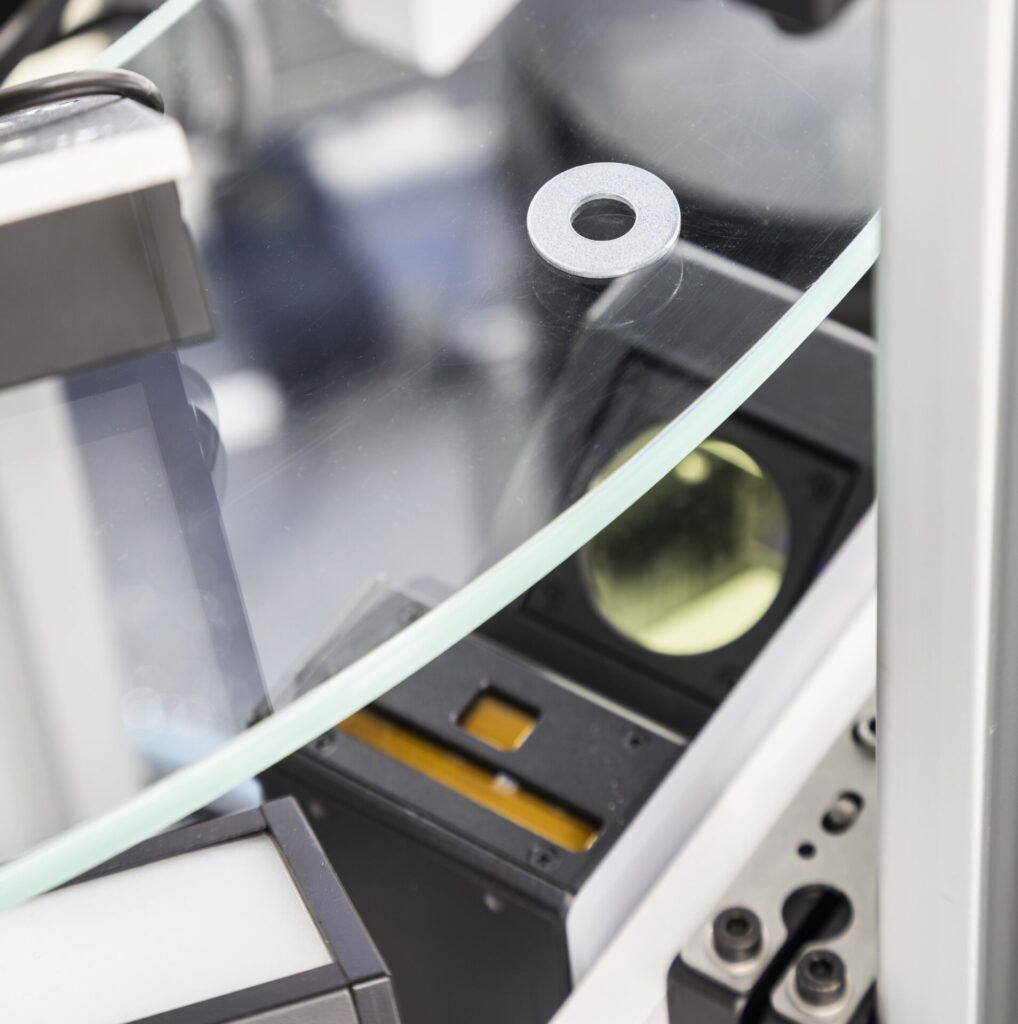

Hochwertige Sensoren wie der KEYENCE LJ-X8080 erfassen Unterschiede bis in den Hundertstel-Millimeterbereich – ideal für Anwendungen, bei denen Präzision zählt.
✅ Vorteile der Lasertriangulation 3D-Messung mit visicontrol:
- Hochauflösende 3D-Oberflächenerfassung
- Vibrationstolerant & farbunabhängig – funktioniert auch bei matten, glänzenden oder strukturierten Oberflächen
- Inline-fähig für kontinuierliche Fertigungsprozesse
🛠 Typische Anwendungen
- Prüfung der Planarität
- Tiefenmessung bei topologischen Defekten wie zum Beispiel Riefen, Risse, Dellen etc.
- Topologie der Oberfläche
- Bestückungskontrolle
- Lötstellenkontrolle, Schweißnahtkontrolle, Dichtraupen, etc.
📏 Beispielsensor: KEYENCE LJ-X8080
- Messbereich Z: ±20,5 mm,
- Profilpunkte: bis zu 3200,
- Wellenlänge: 405 nm,
- Wiederholgenauigkeit Z: 0,5 µm,
- Profilintervall: 12,5 µm
🚀 Fazit: Lasertriangulation 3D-Messung – Ihr Vorsprung in der Qualitätssicherung
Die Integration von Lasertriangulation 3D-Messung in Anlagen von visicontrol kombiniert Präzision, Geschwindigkeit und Flexibilität. Ob für Höhenabweichungen, Tiefe von Defekten oder der Kontur von Oberflächen – wir liefern die Technologie, um Ihre Qualitätssicherung effizient auf das nächste Level zu bringen.
👉 Jetzt Kontakt aufnehmen und Ihr Prüfprojekt mit uns besprechen!
